오토캐드 TIP(팁)- 오토캐드에서 해치레이어 고정이란?





이번시간에는 도면작업후

단면도 처리를 위해 또는 건축제도에서

재료표시를 위해 해칭을 하게 되는데

보통 해치는 도면 수정을 용이하게

하기위해 레이어를 분리해 작업합니다.

그래서 해치레이어 고정이 작업에

있어서 편리할경우가 있습니다.

이에 대해 살펴보겠습니다.

일반적으로 해치는 도면작업 완료후

하는경우가 많습니다.

따라서 위 그림에 보면 여러 레이어가

존재하는데 해치레이어도 생성되어

있습니다. 여기서는 해치레어어 이름을

hat로 설정했습니다.

해치레이어에 활성시켜놓고 작업하면

해치하게 되면 해치레이어에 생성이

되겠죠. 그런데 다른 외형선을 그리거나

하게되면 해치 레이어에 생성이 되므로

또 레이어를 바꿔야하는 번거로움이

발생합니다. 따라서 해치레이어 고정이

필요합니다.

반응형

위 그림에서 보듯이

현재 레이어는 model레이어(A)가

활성이 되어 있습니다. 여기서

hatch를 하게되면 model레이어에

hatch가 생성이 되므로 레이어를

바꿔줘야만 합니다. 그래서

이럴 경우

명령어 입력란에 HPLAYER라 입력(B)

하고 엔터를 칩니다. 그러면 나오는

명령에서 기본옵션이 "현재사용" 으로

되어 있으므로 이를 바꿔줘야 합니다.

먼저 해치레이어를 이름을 hat로

생성했기 때문에 여기에 hat로 입력을

합니다. 그리고 엔터를 칩니다.

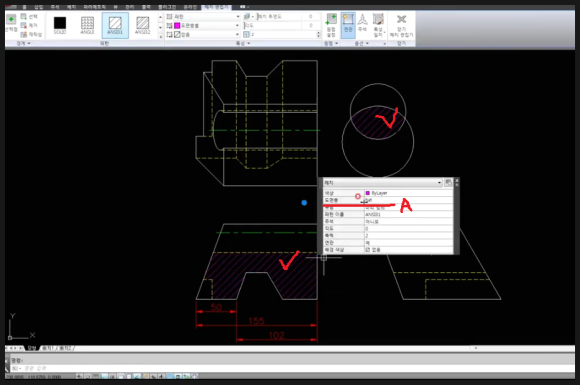

그리고 명령어 입력란에 HATCH를

입력하고 위 그림처럼 해치를 적용

합니다. 그리고 생성된 해치를

클릭하면hat레이어에 위치함을

알수 있습니다.

즉 해치레이어가 아닌 다른레이어를

활성시켜놓고 작업을 해도 해치를

하게되면 생성된 해치는

항상 HAT레이어에 위치함을 알수

있습니다.

만약 해치 고정을 해체하려면

명령어 입력란에 HPLAYER를 입력하고

엔터치고 키보드의 .(점)을 입력하고

엔터를 치면 해치레이어 고정이

해제됩니다.

명령어에서 보듯이 HPLAYER는 다른

레이어는 고정이 안되고 해치레이어만

가능합니다.

아래 동영상을 참고하시면 더 쉽게 이해

되시리라 생각됩니다. 해치레이어 고정은

동영상에서 4분12초부터 시작됩니다.

-감사합니다.-
