오토캐드 TIP(팁)- 오토캐드에서 TRIM명령시 이상하게 잘려요. 혹시 TRIM오류?

오토캐드에서 많이 사용되는

명령이죠. 바로 TRIM입니다.

경계선을 지정하고 일부분만

제거하는 명령이죠.

그런데 가끔 이 명령적용시 지정된

경계선에 맞게 잘리지 않은 경우가

있어요.

그 원인을 살펴봅니다.

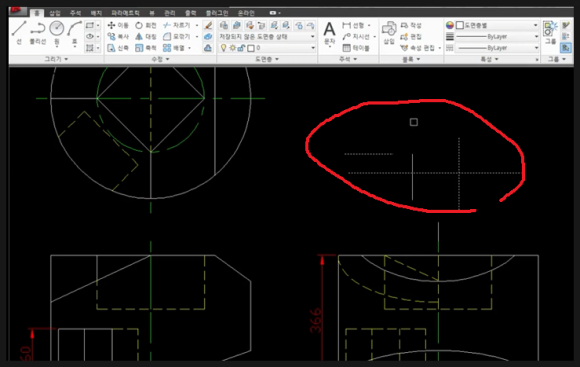

위 그림에서 살펴보면

명령어 입력란에 TRIM입력하고

엔터치고 경계가 될 가로선(A)을

선택하고 엔터치고 세로선(B),(C)를

클릭하면

위 그림과 같이 가로 경계선을

기준으로 깔끔하게 잘립니다.

이게 보통 정상이죠.

그런데 보통 캐드 사용자분들이

TRIM명령입력후 경계선택시

모두 선택하는 경우가 있어요.

이럴 경우 위 그림처럼 모두 선택하고

잘려질부분(A)를 클릭하면

위 그림처럼 잘려나가는 것을

알수 있습니다.

반응형

즉 경계 지정시 모두 선택해서

가로선(B)가 같이 경계로 인식되서

그런 현상이 나타납니다.

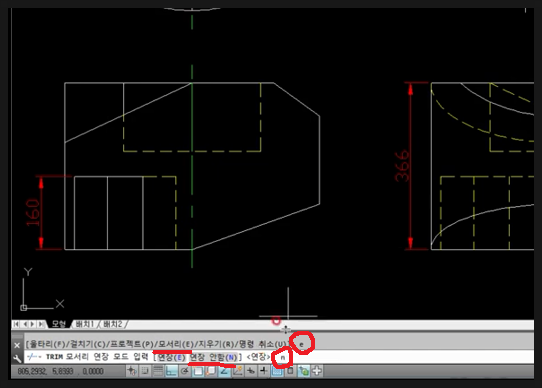

따라서 위 그림처럼

명령어 입력란에 TRIM명령입력후

엔터치고 나타나는 옵션에서

모서리(E)를 선택하고 엔터치면

나오는 옵션에서 연장안함(N)을

선택하시면 됩니다.

그리고 다시 TRIM명령 입력후

엔터 엔터 두번치고 잘려나갈 개체를

선택하면 깔끔하게 잘리는것을 알수

있습니다.

아래 동영상을 참고하시면 더 쉽게

이해되시리라 생각됩니다.
