오늘은 오토캐드에서 치수기입을 할때
빠르게 기입할수 있는 신속치수에 대해
알아봅니다. 물론 치수기입시에는 보통
신속치수 보다는 기본치수에 의해
정확하게 기입하는 것을 원칙으로하고
이 신속치수는 시간상 급할경우 간혹
요긴하게 사용될수 있습니다.
한번 알아보겠습니다. 일단 명령어는
QDIM입니다. 물론 리본메뉴에도 나와
있구요.
위 그림에서 보듯이 메뉴 주석(C) 클릭후
나오는 리본메뉴의 빠른작업(A) 클릭
하셔도 되고 명령어 입력창에 QDIM(B)
을 입력후 엔터 치셔도 됩니다.
그리고 선택시
위 그림처럼 왼쪽(A)에서 우측하단(B)
까지 윈도우 방식(윈도우 방식은
박스안에 완전히 들어간 개체들만
선택되는 방식) 으로 선택하시면
빠른치수 기입될 개체들이 선택이
됨과 동시에
QDIM옵션에 나오는 값이 기본값이
연속이 설정이 되어 있으므로 바로 선택한
개체에 연속치수가 기입된것을 확인
하실수 있습니다.
위 그림은 옵션선택에서 다중(S)를
선택해서 나타난 치수 결과 입니다.
위 그림은 옵션선택에서 기준선(B)를
선택해서 나타난 치수 결과 입니다.
현재는 개체 왼쪽에서 오른쪽으로
누적치수가 기입된 상태입니다. 이때
기준점의 위치를 바꿀수가 있습니다.
이것을 컨트롤하는것이 바로 옵션
에서 데이텀 점(P) 입니다.
옵션의 데이텀 점을 선택후 위 그림의
우측의 점(A)을 찍어주면 그 찍은점을
기준으로 우측에서 좌측으로 누적치수가
기입된 것을 볼수 있습니다.
즉 누적치수의 기준점을 데이텀 점을
이용해서 언제든지 바꿀수 있습니다.

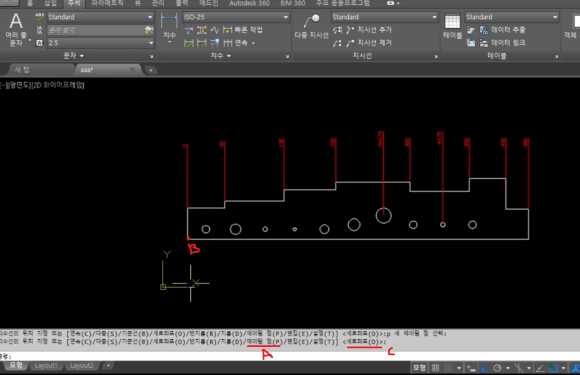

위 그림은 데이텀 점(A)을 이용해 기준점
을 (B)지점을 클릭후 옵션의 세로좌표를
이용해 치수기입한 형태입니다.
즉 (B)점을 기준으로 우측으로 각 포인트
의 X좌표값이 기입된 형태입니다.
위 그림은 옵션에서 반지름선택후 그림의
모든 원을 선택해서 반지름치수가 기입
되고 또 옵션에서 지름 선택후 그림의
모든 원을 선택해서 지금치수가 기입된
형태를 나타낸 것입니다.
이렇듯이 모두선택해서 일괄적으로
치수기입이 가능합니다.
또한 어떤 치수든 QDIM을 이용해 치수
기입시 무작위로 선택후 옵션에서
편집(A)를 이용해 치수기입될개체의
포인트를 추가 또는 제거 가능합니다.
그래서 언제든지 필요한 요소만
치수기입도 가능하단 의미 입니다.
이렇게 오늘은 신속치수기입에 대해
살펴 봤습니다.
https://www.youtube.com/watch?v=Vhxdk3BqKrI&t=179s
-감사합니다.-
