오토캐드 TIP- 벽체선그리기가 이렇게 쉬워? 멀티라인,다중선(MLINE)활용하기

오늘은 오토캐드에서 건물외벽선

작도할때 쉽게 활용할수 있는 다중선

즉 MLINE에 대해 알아보겠습니다.

이 MLINE은 기계도면 보다는

건축도면작성시 유용하게 활용

가능합니다.

기본적으로 AUTOCAD에서는 LINE이

제일 많이 사용된다는것는 당연하구요.

MLINE은 말그대로 여러개의 선이

그려진다는 의미 입니다.

MLINE의 기본값은 두줄로 작성이

됩니다.MLINE명령은 한번에 최고

16개의 평행선을 만들며 각각의 선은

다른색상과 다른선종류를 가질 수 있고

다른 offset거리를 가질 수 있습니다.

offset명령으로 평행하게 그려진 선과는

달리 Mline명령으로 그려진 개체들은

하나의 개체로 취급됩니다.

mline명령을 주면 옵션창이 나타나는데

먼저 justification은 커서에 대하여

어떻게 다중선이 그려지는지 결정

합니다.

top : 커서의 위치가 다중선 위에

       위치하고

zero : 커서의 중앙에서 다중선을

          그리며

bottom : 커서의 위치가 다중선 아래에

              위치합니다.

scale : 다중선 폭의 크기를 결정합니다.

style : 미리정의되어 이름이 있는 다중선

스타일을 선택할 수 있다. auto cad는

기본적으로 간격이1단위인 한쌍의

평행선으로 이루어진 standard라는

이름을 가진 스타일을 제공합니다.

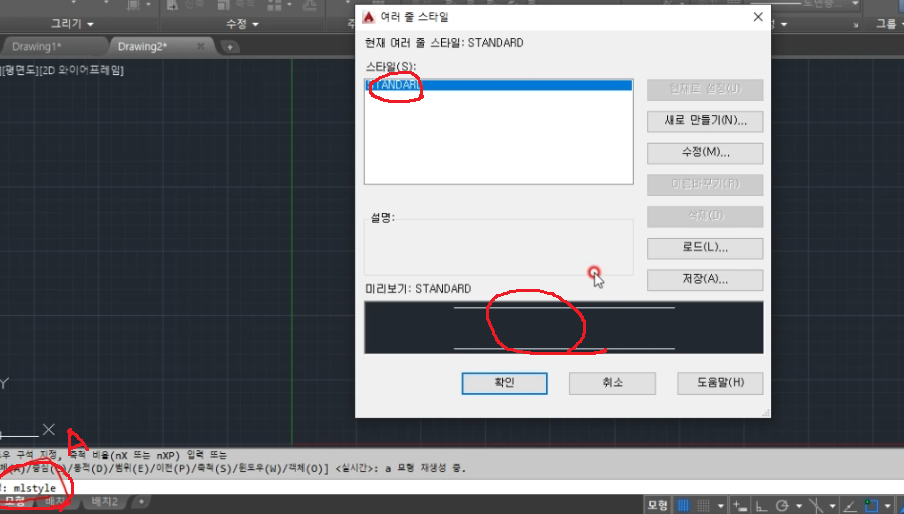

위 그림처럼 mlstyle이란 명령어를

입력하고 엔터를 치면 위와같은 창이

뜹니다. 그림에 보듯이 standard라는

기본이 두줄인 선이 기본인것이

보이시죠~

새로만들기(A)부분클릭후 새스타일

이름을 부여하고 계속(B)를 눌러서

나만의 스타일선을 생성합니다.

728x90

추가(A)부분을 클릭해서 선색과 선종류를

계속 추가할수 있습니다. 최대 16개의

평행선을 작도할수 있습니다.

간격띄우기(B)에서 수치를 입력해

원하시는 선형태를 생성하시면

됩니다.

새로 생성한 스타일 이름을 클릭(A)후

현재로설정(B)를 클릭하시면

현재스타일(C)이 바뀐것을 볼수

있습니다.

새로 생성한 스타일로 작도를 하신후

MLEDIT명령을 입력하면 위와 같은

창이 뜹니다. 여기서 원하시는 형태로

편집을 하시면 됩니다.

다시한번 정리해보면 MLSTYLE에서

새로운 스타일로 생성하고 MLINE

명령으로 작도를 하고 MLEDIT명령

으로 편집을 하는 과정입니다.
